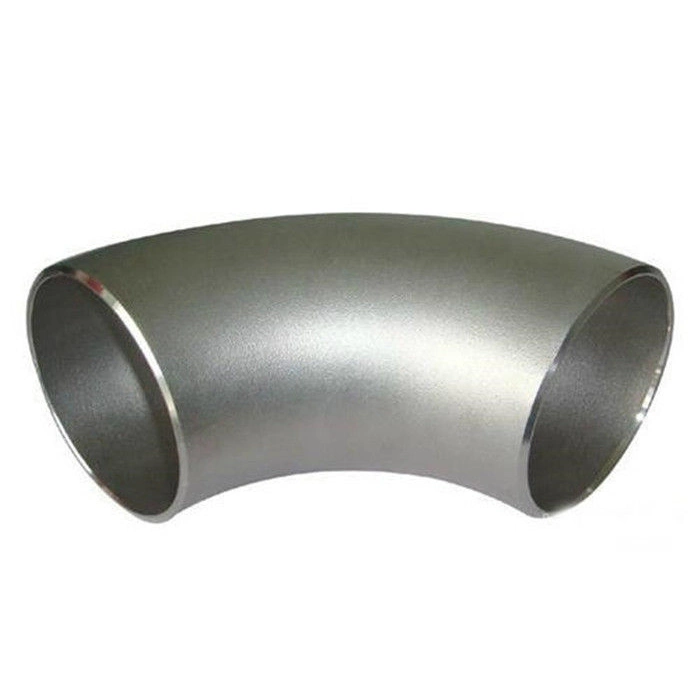

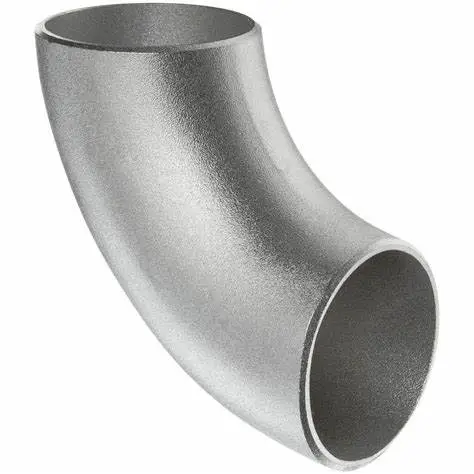

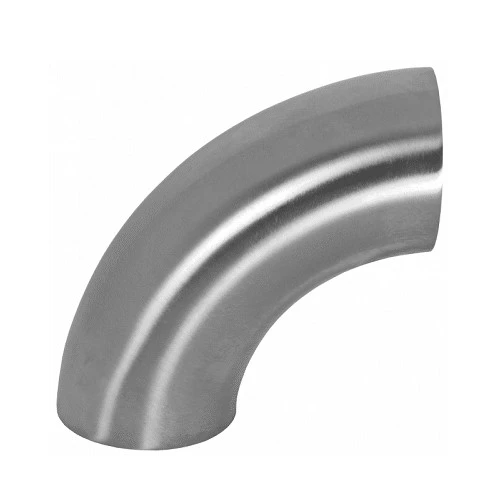

Тулгаа гагнуур 90 градус LR тохой

Тулгаа гагнуурын 90 градусын тохой тохой нь 90 градусын нугалах өнцөг, урт гулзайлтын радиустай гагнуураар хоолойд холбогдсон хоолойн холбох хэрэгсэл бөгөөд үүнийг ихэвчлэн урт радиус (LR) тохой гэж нэрлэдэг. Энэхүү тохойны загвар нь хоолойгоор дамжуулан шингэний урсгалыг жигд болгож, урсгалын эсэргүүцэл ба даралтын алдагдлыг бууруулдаг.

ХЭМЖЭЭ:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

Тохиромжтой хэмжээтэй бидэнтэй зөвлөлдөнө үү

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Үзүүлэлт ба хэмжээ

SN Valve нь Хятад улсын үйлдвэрлэгч, ханган нийлүүлэгч бөгөөд олон жилийн туршлагатай тулгаа 90 градусын тохойг гагнуур хийдэг. Тулгаа гагнуурын 90 градусын lr тохой нь янз бүрийн хоолойн системийн хэрэгцээг хангахын тулд олон төрлийн үзүүлэлт, хэмжээтэй байдаг. Нийтлэг хэмжээсийн хүрээнд DN15~DN2000 (1/2‘~80') зэрэг олон инч, миллиметрийн хэмжээ багтдаг бөгөөд SCH 10~SCH 160, XXS зэрэг өөр өөр даралтын үзүүлэлтүүдийг хамардаг. Нэмж дурдахад, тодорхой хэмжээний тохойнуудыг бодит хэрэгцээнд тохируулан өөрчилж болно.

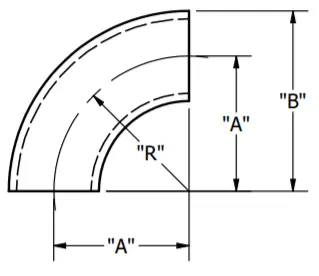

Ариун цэврийн хэмжээ	Хэсгийн дугаар		A	B	R
Ариун цэврийн хэмжээ	304	316л	A	B	R
1/2"	2WCL-.50-1-304	2WCL-.50-1-316	0.750	1.000	0.750
1/2"	2WCL-.50L-1-304	2WCL-.50L-1-316	1.125	1.375	1.125
3/4"	2WCL-.75-1-304	2WCL-.75-1-316	1.125	1.500	1.125
1"	2WCL-1-1-304	2WCL-1-1-316	1.500	2.000	1.500
1-1/2"	2WCL-1.5-1-304	2WCL-1.5-1-316	2.250	3.000	2.250
2"	2WCL-2-1-304	2WCL-2-1-316	3.000	4.000	3.000
2-1/2"	2WCL-2.5-1-304	2WCL-2.5-1-316	3.750	5.000	3.750
3"	2WCL-3-1-304	2WCL-3-1-316	4.500	6.000	4.500
4"	2WCL-4-1-304	2WCL-4-1-316	6.000	8.000	6.000
6"	2WCL-6-1-304	2WCL-6-1-316	9.000	12.000	9.000
8"	2WCL-8-1-304	2WCL-8-1-316	12.000	16.000	12.000
10"	2WCL-10-1-304	2WCL-10-1-316	15.000	20.000	15.000
12"	2WCL-12-1-304	2WCL-12-1-316	18.000	24.000	18.000

Гүйцэтгэлийн онцлог

Шингэний маш сайн гүйцэтгэл: Урт радиустай хийцтэй тул шингэн нь тохойн дотор илүү жигд урсаж, эргүүлэг болон үймээн самууныг багасгаж, урсгалын эсэргүүцэл ба даралтын алдагдлыг бууруулдаг.
Өндөр даралтын даац: Тулгаагаар гагнасан 90 градусын урт радиустай тохой нь хатуу үйлдвэрлэл, чанарын хяналтын дараа өндөр даралтыг даах чадвартай бөгөөд өндөр даралтын шугам хоолойн системд тохиромжтой.
Битүүмжлэх чадвар сайтай: гагнасан холболт нь тохой ба дамжуулах хоолойн хооронд нягт холболтыг баталгаажуулж, зөөвөрлөгч гоожихоос сэргийлдэг.
Суурилуулах, засвар үйлчилгээ хийхэд хялбар: тохойн авсаархан бүтэц нь суулгахад хялбар, засвар үйлчилгээ, хяналт шалгалтыг хийхэд хялбар болгодог.
