Хоосон мөр

SN Valve дээрээс Хятадаас ирсэн маш олон төрлийн шугамын хоосон зайг олоорой. ASME B16.48 стандартын дагуу "шугамын хөшиг" гэж нэрлэгддэг шугамын хоосон зайг ихэвчлэн засвар үйлчилгээний зориулалтаар хоолойн хэсгийг тусгаарлахад ашигладаг. Хоолойг тусгаарлахын тулд янз бүрийн төрлийн шугамын хоосон зайг ашигладаг бөгөөд ерөнхийдөө чигжээс бүхий хатуу дискийг оруулах замаар дээд урсгалын процессын шингэн ба хийн урсгалын доод хэсэгт шилжих чадварыг арилгадаг. Хэдийгээр битүүмжлэл бүтэлгүйтсэн ч технологийн шингэн нь урсгалын дагуу шилжих боломжгүй юм. Мөрний хоосон зайны төрлүүд нь дараах байдалтай байна.

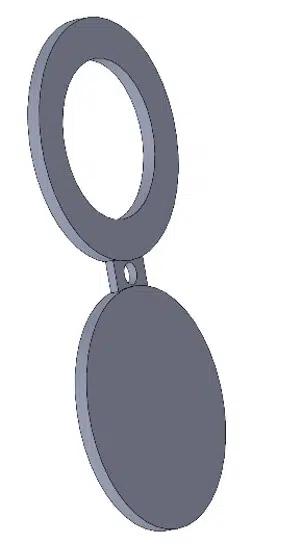

Зураг-8 Хоосон:Эдгээр төрлийн наалт нь тусгаарлах зориулалттай битүүмжлэл бүхий дугуй хэлбэртэй хатуу дисктэй байдаг. Хатуу дискийг өөр ижил төстэй дисктэй холбодог бэхэлгээний баар байдаг, гэхдээ дотоод диаметртэй нь хязгааргүй урсгалтай байх боломжтой. Зураг-8 нь фланц дээр боолтоор бэхлэгдсэн бөгөөд "сохор" (тусгаарлагдсан) эсвэл "бүрэн цооног" байрлалын хооронд эргэлдэж болно. Эдгээр наалтуудыг "нүдний шилний наалт" эсвэл "зураг-8 хоосон" гэж нэрлэдэг.

Сэлүүр хоосон:Эдгээр наалт нь битүүмжлэл бүхий хатуу дугуй хэлбэртэй диск юм. Дискний гадна диаметр дээр бариул байдаг тул оператор үүнийг фланцын хооронд оруулж, хоолойг тусгаарлах боломжтой.

Сэлүүрт холбогч:Эдгээр зай нь сэлүүрийн хоосон зайтай адил боловч урсгалыг хязгаарлахгүйн тулд дотоод диаметртэй нүхтэй байдаг. Сэлүүрт завсар нь фланцуудын хооронд даралтыг бий болгоход ашиглагддаг бөгөөд ингэснээр сэлүүрний хоосон зайг салгахад суулгаж болно.

Тодорхойлолт ба функц

Дамжуулах хоолойн хаалт нь сохор фланц эсвэл хоолойн залгуур гэж нэрлэгддэг хоолой нь голд нь нүхгүй фланц бөгөөд дамжуулах хоолойн нүхийг битүүмжлэх зориулалттай. Энэ нь хоолойн системд янз бүрийн зорилгоор үйлчилдэг, үүнд:

●Нэвчилтээс урьдчилан сэргийлэх: Хоолойг хоолойн системийн битүү төгсгөлд суурилуулж, орчин алдагдахаас сэргийлж, үйлдвэрлэлийн аюулгүй байдлыг баталгаажуулдаг.

●Шалгах, засварлах: Хоолойн системийн засвар үйлчилгээ, үзлэгийн явцад хоолойн хэсгийг салгах эсвэл эд ангиудыг солих шаардлагатай үед хоолойг хаалтаар хааж, дараах засвар үйлчилгээ, хяналтын ажлыг хийж болно. хийсэн.

● Шугам цэвэрлэх, солих: Хоолой нь янз бүрийн төрлийн зөөвөрлөгчийг дамжуулдаг бөгөөд дамжуулах орчныг өөрчлөх шаардлагатай тохиолдолд хоолойг хоолойгоор хааж, зөөгчийг цэвэрлэж, сольж болно.

●Исэлдэлтийн зэврэлтээс сэргийлэх: Хоолойн системийг засварлах, засварлах явцад эд ангиуд нь агаар, зөөвөрлөгчийн нөлөөнд удаан хугацаагаар байвал исэлдэлтийн зэврэлт үүсэх ба энэ нь дамжуулах хоолойн системийн ажиллагаанд нөлөөлнө. Хоолойн хаалт нь исэлдэлтийн зэврэлтээс үр дүнтэй сэргийлдэг.

Ангилал ба материал

Дамжуулах хоолойн наалт нь боолттой наалт, хавчаартай наалт, хатуу наалт, тусгай зориулалтын наалт гэх мэт бүтэц, үйл ажиллагааны дагуу олон төрөлд хуваагддаг. Үүний зэрэгцээ, янз бүрийн материалын дагуу дамжуулах хоолойн хөшигийг янз бүрийн төрөлд хувааж болно, нийтлэг зүйлүүд нь:

●Зэвэрдэггүй ган сохор хавтан: ихэвчлэн 304, 316, 316л гэх мэт материалаар хийгдсэн, өндөр температурт тэсвэртэй, зэврэлтэнд тэсвэртэй гэх мэт давуу талтай бөгөөд химийн үйлдвэр, эм, хүнсний салбарт голчлон ашиглагддаг.

●Нүүрстөрөгчийн ган сохор хавтан: ихэвчлэн Q235, Q345, 20# болон бусад материалаар хийгдсэн, өндөр бат бэх, сайн даралтын эсэргүүцэл болон бусад шинж чанартай, голчлон нефть химийн, байгалийн хий, дулаан болон бусад салбарт ашигладаг.

●Полиуретан сохор хавтан: Усны хамгаалалттай, халуунд тэсвэртэй, элэгдэлд тэсвэртэй болон бусад шинж чанартай полиуретан материалаар хийгдсэн, голчлон усан хангамж, ус зайлуулах суваг, сантехникийн систем болон бусад салбарт ашигладаг.

●PVC сохор хавтан: голчлон хүчил, шүлт, зэврэлтээс хамгаалах болон бусад шинж чанартай PVC материалаар хийгдсэн, хүчил, шүлт, давсны дамжуулагч дамжуулах хоолойд голчлон ашигладаг.

Сонголт ба суурилуулалт

Дамжуулах хоолойн хөшиг сонгох, суурилуулахдаа дараахь хүчин зүйлсийг харгалзан үзэх шаардлагатай.

●Ажлын даралт ба температур: дамжуулах хоолойн системийн ажлын даралт, температур болон бусад нөхцлийн дагуу тохирох сохор үзүүлэлт, загварыг сонгоно.

●Битүүмжлэх: Нэвчилт алдагдахаас сэргийлж угсарсны дараа наалт сайн битүүмжлэгдсэн эсэхийг шалгаарай.

●Аюулгүй байдал: Суурилуулалт, ашиглалтын явцад ослоос зайлсхийхийн тулд наалт найдвартай, найдвартай байх ёстой.
