| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1 / 2/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |

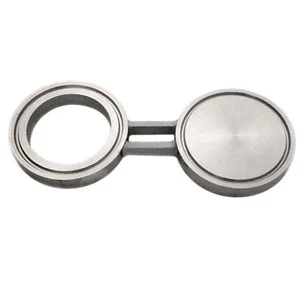

Хэрэв хүрз нь фланцгийн хооронд байрлуулсан бол шингэний ишлэлийг зогсооно; Спекц сохор фланц, мөн 2-р зурагтай, дан ганц биетнүүд эсвэл бөгжний хоорондох функцийг гүйцэтгэж чаддаг. Энэ төрлийн flange нь ерөнхийдөө хоёр хоолойны хоорондох зайтай, ихэвчлэн хоёр жийргэвчний хоорондох тайралт бөгөөд ихэвчлэн гангийн хоорондох спекцэрийн хооронд бэхлэгддэг. Хурц нь нүдний шил эсвэл нүдний шилтэй төстэй байдаг - улмаар нэрийн үзэмжийн сохор фланц. Сохорын нэг үзүүр нь засварлах явцад хоолойгоор дамжин урсгалаар урсгалыг арилгах боломжийг олгоно. Тэдгээрийг ерөнхийдөө процессын хоолойн системийг салгахын тулд байнгын төхөөрөмж болгон суулгасан болно.
Спектрийн сохор Flange нь засвар үйлчилгээний явцад бүх зүйлийг зохих ёсоор, засвар үйлчилгээ хийх боломжтой бөгөөд засвар үйлчилгээ хийх боломжтой. Урсгалыг бусад тоног төхөөрөмжөөр дамжуулж, гэхдээ энэ нь зөвхөн хоосон зүйлсийн аюулгүй байдлын функцийг эргүүлж чадахгүй. Flange боолтыг сулруулахын өмнө урсгалыг хавчих, даралтыг суллах, сохрохоос өмнө салгах хэрэгтэй.
Спекц харалган фланц нь өөр төрлийн үе мөчний хэлбэртэй (RF боссон нүүр, FF хавтгай, FF хавтгай, RTJ BONEL) байж болно.

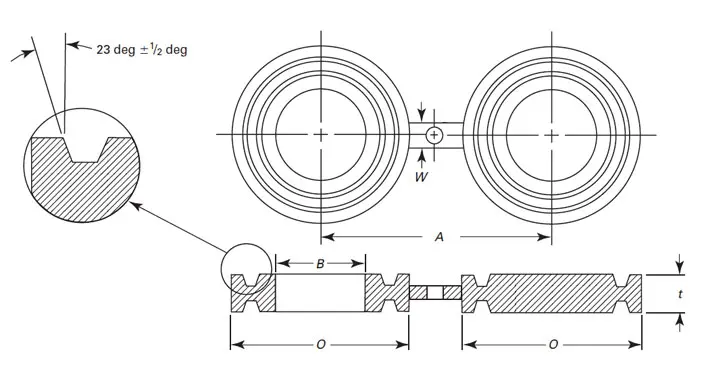

Asme B16.48-тай нийцсэн эмэгтэй Ring-Cour-Mind-COUND-COILE-8 ХУГАЦААНЫ ТЕХНОЛОГИЙН ТЕХНИКИЙН ТЕХНОЛОГИЙН ХУВЬЦАА. Х: төвийн шугам; O: Хоосон фланцын гаднах диаметр; Б: Нээлттэй төгсгөлийн диаметр; T: хоосон зузаан; W: Вэб өргөн; T: уях мөрний зузаан. Эмэгтэй бор сарнуурын хамтарсан ховилын хэмжээ Asme B16.5-тай нийцэж байна. Заган зангиа дээрх нүхний хэмжээ (боолт зайны нөлөөнөөс) фланцын талбайг нүхтэй, хоёр фланцтай харьцуулахад ижил зүйлтэй ижил байх болно. Загварын бар хэмжигдэхүүний зузаан t-ийг тэнцвэртэй бааранд байнгын хэв гажилтгүйгээр хаалганы жинг дэмжих чадвартай байх ёстой.
| Nxps | Дотоод Диаметр - b |
Нээлттэй Диаметр - о |
Төвийн утас Хэмжээс - a |
Зузаан - т | Webwidth - w |
| 1 | 34 | 64 | 80 | 19.1 | 51 |
| 11/4 | 42 | 73 | 90 | 19.1 | 51 |
| 11/2 | 48 | 83 | 100 | 19.1 | 57 |
| 2 | 61 | 102 | 120 | 19.1 | 57 |
| 21/2 | 73 | 121 | 140 | 22.4 | 57 |
| 3 | 89 | 133 | 150 | 22.4 | 57 |
| 31/2 | 102 | 154 | 175 | 22.4 | 64 |
| 4 | 114 | 172 | 190 | 22.4 | 64 |
| 5 | 141 | 194 | 215 | 25.4 | 70 |
| 6 | 168 | 219 | 240 | 25.4 | 83 |
| 8 | 219 | 273 | 300 | 28.4 | 95 |
| 10 | 273 | 330 | 360 | 31.8 | 102 |
| 12 | 324 | 406 | 430 | 35.1 | 121 |
| 14 | 356 | 426 | 475 | 35.1 | 127 |
| 16 | 406 | 483 | 540 | 38.1 | 127 |
| 18 | 457 | 546 | 580 | 41.1 | 127 |
| 20 | 508 | 597 | 635 | 41.1 | 127 |
| 24 | 610 | 711 | 750 | 47.8 | 152 |
