SN Valve нь Хятадын тэргүүлэгч гагнуурын угсралт үйлдвэрлэгч юм. Сокет гагнуурын холбох хэрэгсэл нь хоолойг холбох хэрэгсэл, хавхлага эсвэл фланцын хонхорхой хэсэгт оруулдаг хоолойн бэхэлгээний нэг төрөл юм. Хоолойн хоолой эсвэл хавхлагыг хоолойн бусад хэсгүүдэд холбохын тулд филе хэлбэрийн битүүмжлэлийн гагнуурыг хэрэглэнэ. Сокет гагнуурын холбох хэрэгсэл нь бүтцийн бат бөх бат бөх чанар, гоожих бүрэн бүтэн байдлын давуу талтай тул зарим тохиолдолд сайн сонголт болдог. Эдгээр хүчин зүйлүүд нь дамжуулах хоолойн төслийг боловсруулахад анхаарах чухал хүчин зүйлүүд юм.

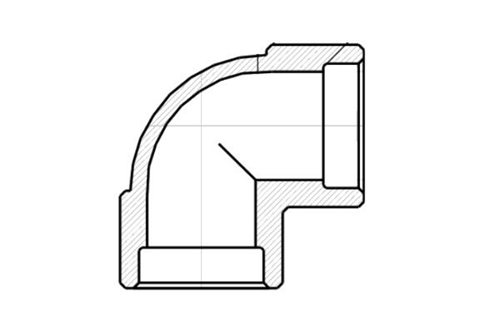

Доорх зурган дээр та 90 градусын залгуурын гагнуурын тохойн хэлбэрийг харж болно.
Сокет гагнуурын хоолойн холбох хэрэгслийн хэмжээсийг хэрхэн зөв тайлбарлах вэ
Сокет гагнуурын холбох хэрэгсэлд хүсэлт гаргахдаа OD (гадна диаметр) хэмжээсүүд болон даралтын шаардлага (эсвэл зузаанын хуваарь) -ийг зааж өгөх нь чухал юм. Сокет гагнуурын холбох хэрэгсэл нь ихэвчлэн 3000, 6000, 9000 ангиудаар илэрхийлэгддэг даралтын үзүүлэлттэй байдаг.
Сокет гагнуурын хоолойн холбох хэрэгслийг ихэвчлэн SW хоолойн холбох хэрэгсэл болгон хялбаршуулдаг тул та SW тохой, SW дэг, SW холбогч гэх мэт зарим тайлбарыг харах болно.
Сокет гагнуурын холбох хэрэгслийн хэрэглээ
Өндөр даралтын хүчин чадлаас шалтгаалан углуургыг гагнуурын холбох хэрэгслүүд нь үйлдвэрлэлийн өргөн хүрээний процессуудад ихэвчлэн ашиглагддаг.
● Тохой, дэгээ, бууруулагч гэх мэт залгуурын гагнуурын хоолойн холбох хэрэгслүүдийг дамжуулах хоолойд хортой, шатамхай, эсвэл нэвчилтийг хүлээн зөвшөөрөх боломжгүй үнэтэй материалыг дамжуулахад ашиглаж болно.
● Хэмжээний өөрчлөлтийг хөнгөвчлөхийн тулд ASME хоолойнуудтай хамт ашигладаг.
● Хоолойг байнгын ажиллагаатай гэж үзсэн тохиолдолд хэрэглэнэ. Тэдгээр нь сайн урсгалын шинж чанарыг хангахуйц байдлаар бүтээгдсэн.
● ASTM A234 стандартын дагуу үйлдвэрлэсэн бөгөөд ASME B16.11-д нийцүүлэн баталгаажуулах боломжтой. Энэ нь нүүрстөрөгчийн ган болон хуурамч нүүрстөрөгчийн материалын хэмжээ, даралтын температурын үзүүлэлт, тэмдэглэгээ, хүлцэл, шаардлагыг хамарсан стандарт юм. Зөвшөөрөгдөх материалын хэлбэрийн хувьд тэдгээрт холбох хэрэгслийн химийн бодис, механик шинж чанар, практикт нийцсэн баар, хуурамч хоолой, оёдолгүй хоолой, оёдолгүй хоолой орно.
Төрөл ба хэлбэр
Сокет гагнуурын холбох хэрэгсэл нь тохой, дэгээ, загалмай, малгай гэх мэт янз бүрийн хэлбэр, төрлөөр ирдэг. Эдгээр холбох хэрэгслүүд нь ихэвчлэн хоолойн чиглэлийг өөрчлөх, салаалах эсвэл хоолойн төгсгөлийг хаахад ашиглагддаг.
Материал ба үйлдвэрлэл
Холболтын нийцтэй байдал, зэврэлтэнд тэсвэртэй байдлыг хангахын тулд залгуурын гагнуурын холбох хэрэгслийн материалыг ихэвчлэн хоолойн системийн материалд тохируулдаг. Нийтлэг материалд нүүрстөрөгчийн ган, зэвэрдэггүй ган, хайлш ган орно. Үйлдвэрлэлийн явцад холбох хэрэгслийг өөр өөр хэмжээ, хэлбэрийн шаардлагад нийцүүлэн хуурамчаар цутгаж, цутгаж эсвэл боловсруулдаг.
Холболт ба битүүмжлэл
Сокет гагнуурын холбох хэрэгсэл нь залгуурын гагнуураар холбогддог. Холбох явцад хоолойн нэг үзүүрийг холбох хэрэгслийн залгуурт хийж, хоёрыг гагнуураар найдвартай холбоно. Хатуу холболтыг хангахын тулд гагнуурын өмнө хоолой, холбох хэрэгслийн залгуурыг ихэвчлэн цэвэрлэж, урьдчилан боловсруулдаг бөгөөд гагнуурын явцад тохирох гагнуурын арга, материалыг ашигладаг.
Онцлог шинж чанарууд ба хэрэглээ
Сокет гагнуурын холбох хэрэгсэл нь дараахь шинж чанартай байдаг.
●Хүчтэй холболт: гагнуураар холбогдсон, холболтын бат бэх, битүүмжлэл өндөртэй.
●Хүчтэй дасан зохицох чадвар: янз бүрийн хэмжээ, хэлбэрийн хоолойн системд ашиглаж болно.
●Өндөр температур, өндөр даралтанд тэсвэртэй: өндөр температур, даралтыг тэсвэрлэх чадвартай.
●Суулгах, засвар үйлчилгээ хийхэд хялбар: бусад холболтын аргуудтай харьцуулахад залгуурын гагнуурын холбох хэрэгслийг суурилуулах, засвар үйлчилгээ хийхэд хялбар байдаг.
●Сокет гагнуурын холбох хэрэгсэл нь газрын тос, химийн үйлдвэр, цахилгаан эрчим хүч, хөлөг онгоцны үйлдвэрлэл гэх мэт янз бүрийн үйлдвэрлэлийн салбарт өргөн хэрэглэгддэг. Эдгээр талбаруудад дамжуулах хоолойн системийн хэвийн ажиллагаа, аюулгүй байдлыг хангахын тулд дамжуулах хоолой, хавхлага, фланц болон бусад төхөөрөмжийг холбоход ихэвчлэн ашигладаг.
