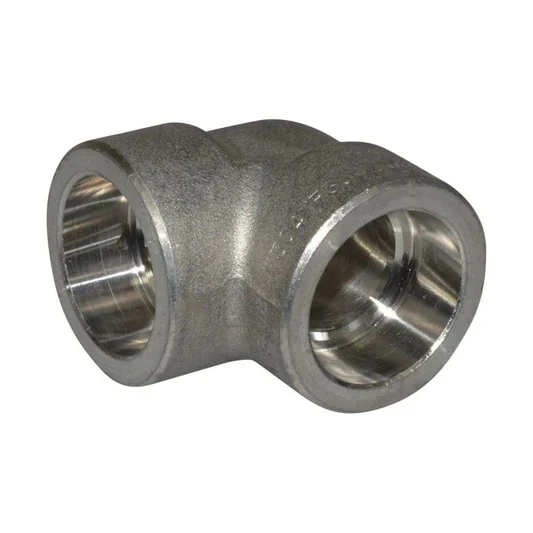

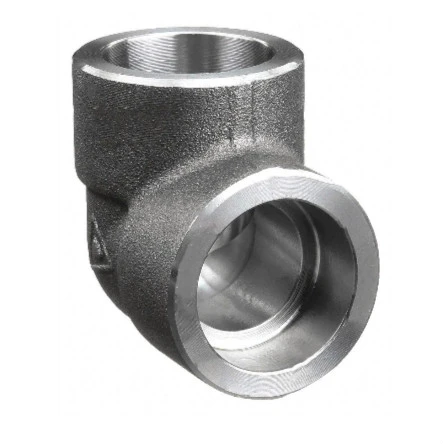

Сокет гагнуур 90 градус тохой

SN Valve нь Хятад улсын 90 градусын тохойн гагнуурын тэргүүлэгч үйлдвэрлэгч юм. Сокет гагнуурын 90 градусын тохой нь шингэн дамжуулах чиглэлийг өөрчлөхийн тулд дамжуулах хоолойн холболтод үүрэг гүйцэтгэдэг бөгөөд ингэснээр шингэнийг зөв өнцгөөр эргүүлж болно. Энэ нь нэг төгсгөлд залгууртай, нөгөө үзүүр нь дамжуулах хоолойн гадна диаметртэй таарч, гагнуурын гол хоолойд оруулах зориулалттай. 90 градусын гагнуурын гагнуурыг голчлон жижиг диаметртэй, өндөр даралтын хоолойн системд, ялангуяа нефть, хими, цахилгаан эрчим хүч, даралтат бусад үйлдвэрүүд гэх мэт гоожих эрсдэл, өндөр бат бэхийн шаардлагыг хатуу хянах шаардлагатай байдаг. хоолойн систем.

ХЭМЖЭЭ:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40(1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

Тохиромжтой хэмжээтэй бидэнтэй зөвлөлдөнө үү

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Бүтцийн онцлог

Сокетийн дизайн: 90 градусын тохойн залгуурын дотоод хана нь хоолойг оруулсны дараа сайн гагнасан интерфэйсийг бий болгож, стрессийн концентрацийг багасгахын тулд ихэвчлэн ховилтой эсвэл бөөрөнхий шилжилтээр хийгдсэн байдаг.
Материалын сонголт: 90 градусын гагнуурын гагнуур нь ерөнхийдөө нүүрстөрөгчийн ган, хайлш ган, зэвэрдэггүй ган болон бусад материалаар хийгдсэн бөгөөд бодит ажлын нөхцлийн дагуу зэврэлтэнд тэсвэртэй, бат бөх, ашиглалтын хугацааг хангахын тулд зохих материалын зэрэглэлийг сонгоно. хэрэгцээ.
Холболт: Сокет гагнуурын технологи нь тохойн тохойн залгуурын хэсгийг хоёр бие биентэйгээ нягт гагнасан тулгаа гагнуураар дамжуулан гол дамжуулах хоолойд холбоход хэрэглэгддэг.

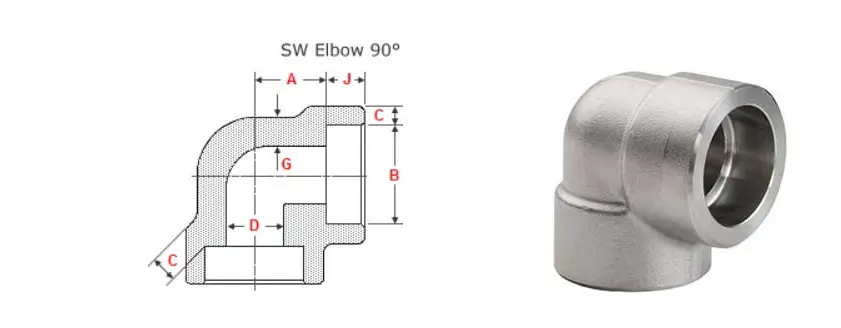

NPS	Сокет Уйтгартай	Гүн Сокет	Уйтгартай Тэнд	Сокет WT	Бие WT
NPS	B	J	D	C	G
1/2	21.95 21.70	10	16.6 15	4.65 4.10	3.75
3/4	27.30 27.05	13	21.7 20.2	4.90 4.25	3.90
1	34.05 33.80	13	27.4 25.9	5.70 5.00	4.55
1.1/4	42.80 42.55	13	35.8 34.3	6.05 5.30	4.85
1.1/2	48.90 48.65	13	41.7 40.1	6.35 5.55	5.10
2	61.35 61.10	16	53.5 51.7	6.95 6.05	5.55
2.1/2	74.20 73.80	16	64.2 61.2	8.75 7.65	7.00
3	90.15 89.80	16	79.5 46.4	9.50 8.30	7.60
4	115.80 115.45	19

Үйлдвэрлэлийн стандарт ба ангилал

90 градусын тохойн залгуурын гагнуурын үйлдвэрлэл нь ихэвчлэн CJ/T 321-2010, ASME B16.11, HG/T 21634-1996 зэрэг хэд хэдэн стандартад хамаарна. Үүний зэрэгцээ стандарт бус боловсруулалтанд зориулж зургийн дагуу үйлдвэрлэж болно. Нэмж дурдахад, гагнуурын 90 градусын тохойн гагнуурыг 3000, 6000, 9000 гэх мэт даралтын түвшний дагуу ангилдаг бөгөөд өөр өөр түвшний ажлын нөхцөлд тохирсон байдаг.

Хэмжээ ба жин

залгуур гагнуурын 90 градус тохой хэмжээс гадна диаметр, дотоод диаметр, хананы зузаан, төвөөс эцсийн нүүр хүртэлх зай гэх мэт орно Эдгээр хэмжээс нь ихэвчлэн хатуу боловсруулж, холбогдох үйлдвэрлэлийн стандартын дагуу үйлдвэрлэсэн байна. Үүний зэрэгцээ тохойн жин нь түүний материал, хананы зузаан, хэмжээ болон бусад хүчин зүйлээс хамаарна. 90 градусын тохойн гагнуурын гагнуурын жин нь тодорхой хэмжээний хувьд хэдэн унцаас хэдэн фунт хооронд хэлбэлзэж болно.
