Зэвэрдэггүй ган холбох хэрэгслийг нүүрстөрөгчийн гангаас ялгах үндсэн давуу тал нь хүчилтөрөгчийн нөлөөлөлд өртсөний дараа метал гадаргуу дээр байгалийн жамаар үүссэн хромын ислийн идэвхгүй хальс юм. Энэхүү нимгэн нягт хальс нь металл матриц болон гадны чийг, давсны манан эсвэл сул химийн шингэн хоорондын шууд холбоог хааж, тасралтгүй чийглэг орчинд ч зэв тархалтыг үр дүнтэй зогсооно.зэвэрдэггүй ган шалны фланцаустенит зэвэрдэггүй ганг үндсэн түүхий эд болгон ашигладаг бөгөөд энэ нь бага зэрэглэлийн феррит ган холбох хэрэгсэлд нийтлэг байдаг хэврэг хугарлын эрсдэлгүйгээр бага болон хэвийн орчны температурт механик гүйцэтгэлийг тогтвортой байлгадаг.
Энэхүү шалны угсралтын үйлдвэрлэлд үндсэн хоёр төрлийн материал давамгайлдаг: 304 ба 316 зэвэрдэггүй ган. Анги бүр өөрийн ажиллах орчныг тодорхойлдог өвөрмөц элементийн харьцаатай байдаг. 304-р зэрэглэл нь өдөр тутмын чийгшил, борооны ус, доторх цэвэрлэгээний бодисыг тэсвэрлэхийн тулд тэнцвэртэй никель, хромын агууламжтай тул орон сууцны хашлага, доторх ус зайлуулах хоолой, худалдааны ерөнхий шугам хоолойд тохиромжтой. 316-р зэрэглэл нь химийн найрлагадаа молибдений хайлшийн элементүүдийг нэмж, далайн ус, давс цацах, шингэрүүлсэн үйлдвэрийн хүчил шингэн зэрэг хлоридын ионыг эсэргүүцэх чадвартай бөгөөд энэ нь эрэг орчмын барилга байгууламж, далайн байгууламж, химийн цехийн шугам хоолойн тулгуур цэгүүдэд зайлшгүй шаардлагатай.
Шалны фланцууд нь гуурсан багануудын тасралтгүй босоо ачааллаас гадна хүний хазайлт, тоног төхөөрөмжийн чичиргээ эсвэл гадаа хашлагад зориулсан салхины даралт зэргээс үүсэх хажуугийн цохилтын хүчийг үүрдэг. Бүх шаардлага хангасан зэвэрдэггүй ган түүхий эд нь хуурамчаар үйлдэх, CNC боловсруулахаас өмнө стандартчилагдсан суналтын болон уналтын бат бэхийн туршилтыг давдаг. Өтгөрүүлсэн суурь хавтангийн загвар нь төвлөрсөн даралтыг шалны дэвсгэр дээр жигд тарааж, бетон болон металл бэхэлгээний гадаргуу дээр орон нутгийн доголдол, хагарлаас сэргийлдэг. Давтан нөлөөллийн дор хэв гажилт үүсгэдэг нимгэн тамгатай төмрийн сууринаас ялгаатай нь хуурамч зэвэрдэггүй ган хоосон зай нь олон жилийн турш хүнд даацын ашиглалтын дараа тэгш байдал, боолтны нүхний тэгш байдлыг хадгалж байдаг.

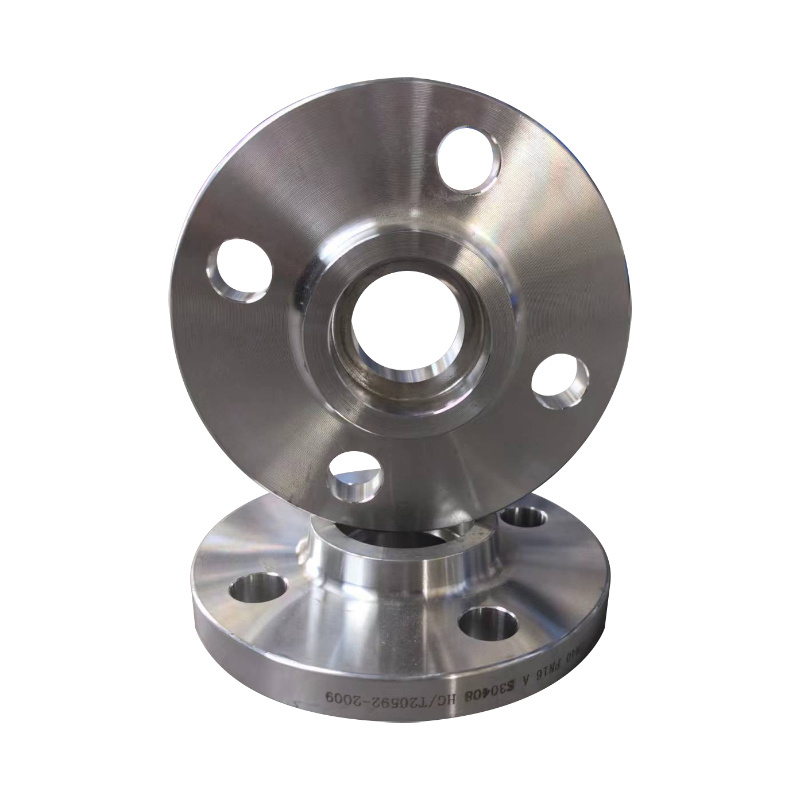

Дугуй шалны фланцын хавтангууд нь төв хоолойн зангилааны эргэн тойронд жигд тархсан урьдчилан өрөмдсөн боолтны цооног бүхий тэгш хэмтэй дугуй хэлбэртэй байдаг. Энэхүү тэгш хэмтэй зохион байгуулалт нь босоо дугуй хоолойнуудын эргэн тойронд бэхэлгээний хүчийг жигд хуваарилж, нэг боолтны байрлал дахь тэгш бус хүчдэлийн концентрацийг арилгадаг. Дугуй гадна талын контур нь шат, тагтны тавцан, явган хүний замын хашлага зэрэг явган хүний бүсэд хурц өнцөгт мөргөлдөх эрсдэлээс зайлсхийдэг. Урсгалтай дугуй хувилбарууд нь нэмэлт гагнуурын процедургүйгээр жижиг диаметртэй шингэн дамжуулах хоолойг шууд холбох зориулалттай төв зангилаа доторх дотоод NPT утастай.
Дөрвөлжин суурьтай шалны фланцууд нь том диаметртэй дөрвөлжин хоолойн төмөр тулгуур дээр хамгийн их бэхэлгээний тогтвортой байдлыг хангах үүднээс дөрвөн булангийн боолттой нүхтэй байдаг. Цэвэрхэн геометрийн тойм нь орчин үеийн хөнгөн тансаг, минималист архитектурын гоо зүйд нийцсэн бөгөөд өндөр зэрэглэлийн орон сууцны тагтны хашлага, зочид буудлын үүдний хаалт, худалдааны төвийн бариулын системд өргөнөөр сонгосон. Дөрвөлжин суурь хавтан нь шалны гадаргуутай илүү том контактыг хамардаг бөгөөд энэ нь гадаа салхины хүчтэй ачаалалд өртсөн өндөр босоо тулгууруудын хазайлтаас хамгаалах ажиллагааг ихээхэн сайжруулдаг.
Гагнасан зангилааны шалны фланцууд нь төв хоолойн ханцуй болон суурийн хавтанг бүрэн нэвт гагнуураар, дараа нь гагнуурын дараах стресс тайлах боловсруулалтаар нэгтгэж, хүнд даацын үйлдвэрлэлийн шугам хоолойн тулгуурт тохирох салшгүй өндөр бат бэх холболтыг бий болгодог. Урсгалтай зангилааны төрлүүд нь хоолойн утас тааруулахын тулд дотоод нарийн боловсруулалтыг нэвтрүүлж, гагнуурын үеийг огтлохгүйгээр босоо хоолойг хурдан задлах, солих боломжийг олгодог бөгөөд байнгын тохируулгатай түр зуурын тоног төхөөрөмж, хөнгөн гоёл чимэглэлийн хашлага системд илүү тохиромжтой.
| Хоног хэлбэрийн төрөл | Үндсэн бүтцийн давуу тал | Хэрэглэх боломжтой үндсэн хувилбарууд |
|---|---|---|
| Дугуй суурьтай фланц | Стрессийн тэгш хэмтэй тархалт, хурц мөргөлдөөний ирмэг байхгүй | Дугуй бариул, жижиг нүхтэй шингэн дамжуулах хоолойн бэхэлгээ |
| Дөрвөлжин суурь фланц | Том контактын талбай, хазайлтаас хамгаалах дээд зэргийн салхины эсэргүүцэл | Дөрвөлжин хоолой хашлага, өндөр тагтны гадаа шон |
| Урсгалтай зангилааны фланц | Гагнуурын зүсэлтгүйгээр хурдан задлах | Тоног төхөөрөмжийн түр хоолой, хөнгөн дотоод засал чимэглэлийн шон |
| Гагнасан зангилааны фланц | Нэгдсэн өндөр даацын гагнуурын холболт | Аж үйлдвэрийн хүнд дамжуулах хоолой, үйлдвэрийн суурин тулгуур |
Шалны фланцыг шалны дэвсгэр дээр бэхлэхээс өмнө тоос шороо, цементийн үлдэгдэл, тосны толбо, сул бетоны хэсгүүдийг арилгахын тулд гадаргууг бүрэн цэвэрлэх шаардлагатай. Шалны тэгш бус гадаргууг дүүргэх зуурмаг эсвэл металл жийргэвчээр тэгшлэх ёстой; Хоногны суурь ба субстратын хооронд бүрэн холбоо бариагүй, урт хугацааны чичиргээний дараа сулрах далд эрсдлийг бий болгоно. Зэвэрдэггүй ган үндсэн хавтантай цайрдсан зэврэлт үүсгэдэг цайрдсан төмөр бэхэлгээнээс зайлсхийхийн тулд бүх тохирох боолт, тэлэлтийн зангуу, битүүмжлэх жийргэвчийг шалгаж, фланцын их биетэй ижил зэвэрдэггүй ган материалын зэрэглэлийг баталгаажуулах шаардлагатай.
Сонгосон фланцын загварын төв зангилаа хэмжээтэй тааруулахын тулд босоо хоолойн гадна диаметр эсвэл утасны үзүүлэлтийг хэмжинэ. Тохирох зангилаа ба хоолойн хэмжээ нь тогтворгүй угсралтад хүргэж, угсралтын дараа босоо тулгууруудын хажуугийн савалгаа үүсгэдэг. Субстратын бүтцийн нэгдмэл байдлыг сулруулж дахин дахин өрөмдөхөөс сэргийлэхийн тулд фланцын суурийн хавтан дээрх боолтны нүхний хоорондох зайг шалан дээр урьдчилан тэмдэглэсэн өрөмдлөгийн байрлалтай нийцэж байгааг баталгаажуулна уу.
Олон нүхтэй фланцтай суурийн хавтангийн хувьд нэг талдаа дараалсан нэг нэгээр нь бэхлэхийн оронд хөндлөн тэгш хэмтэй боолтыг чангалах дарааллыг дагаж мөрдөх шаардлагатай. Хөндлөн чангалах нь үндсэн хавтанг бүхэлд нь шахах хүчийг жигд тэнцвэржүүлж, нимгэн зэвэрдэггүй ган суурь хуудасны эвдрэл, жийргэвчийг бүрэн битүүмжлэхээс сэргийлнэ. Боолт бүрийн хувьд дунд зэргийн эргүүлэх хүч шаардлагатай; хэт чангалах нь фланцын хавтанг гажуудуулах ба эргэлтийн момент хангалтгүй бол тасралтгүй чичиргээний үед удаан сулрахад хүргэдэг.
Бүх боолт нь стандарт эргүүлэх моментийн утгад хүрсний дараа фланцтай холбосон босоо хоолой дээр гар аргаар хажуугийн түлхэлтийн туршилтыг хийж, илт ганхах цоорхой байгаа эсэхийг шалгана уу. Бага зэргийн сул цоорхой нь жийргэвчний жигд бус байрлал эсвэл боолтны нягт таарахгүй байгааг харуулж байгаа бөгөөд бүрэн суурилуулалтыг дуусгахаас өмнө хоёрдогч дахин чангалах тохируулга хийх шаардлагатай.
Орчин үеийн орон сууцны болон арилжааны архитектурын төслүүд нь шалны фланцыг тагтны хашлага, шатны хашлага, дэнжийн хамгаалалтын тулгуур, дотор талын хоолойн хүрээний бэхэлгээний үндсэн хэсэг болгон өргөнөөр ашигладаг.зэвэрдэггүй ган шалны фланцГадаа богино хугацаанд өртсөний дараа хурдан зэвэрч, гадаргуу нь гуужиж эхэлдэг уламжлалт цутгамал төмрийн суурийг орлоно. Гөлгөр өнгөлсөн эсвэл царцсан торго гадаргуу нь дараагийн засвар үйлчилгээний мөчлөгт нэмэлт будах, гадаргууг засах ажилгүйгээр шилэн хашлага, модон бариул, металл фасадны системтэй гоёл чимэглэлийн уялдаа холбоог хадгалж байдаг.
Худалдааны төв, зочид буудлын лобби, оффисын барилга зэрэг өндөр зэрэглэлийн худалдааны газрууд нь минималист, хөнгөн тансаг интерьер дизайны хэлэнд тохирсон цэвэрхэн геометрийн үзэмжээр дөрвөлжин зэвэрдэггүй ган шалны фланцыг сонгодог. Дотор ус зайлуулах хоолойн жижиг цооногтой хоолойнууд нь хонгилын бетонон шалан дээр босоо тэнхлэгийн хоолойг бэхлэхийн тулд урсгалтай дугуй шалны фланцуудыг ашиглаж, шугам хоолойн усны урсгалын чичиргээг шингээж, барилгын шалны хавтангуудад хоолойн хананы дуу чимээний дамжуулалтыг бууруулдаг тогтвортой тулгуур цэгүүдийг үүсгэдэг.
Үйлдвэрлэлийн цехүүд, далайн эргийн платформууд болон хөнгөн химийн бодис боловсруулах байгууламжууд нь зэврэлтээс хамгаалдаг, ерөнхийдөө 316 молибдений зэвэрдэггүй ган зэрэглэл бүхий фланцуудыг шаарддаг. Цехийн тоног төхөөрөмжийн тулгуур хоолой, далайн усны эргэлтийн шугам хоолойн босоо тавиур, гадна хамгаалалтын хашлага нь цехийн химийн мананцар, далайн эргийн давсны шүрших, тогтмол төхөөрөмжийн чичиргээг эсэргүүцэхийн тулд өтгөрүүлсэн зэвэрдэггүй ган шалан дээр тулгуурладаг. Битүүмжилсэн суурьтай контакт гадаргуу нь фланцын хавтан ба шалны дэвсгэр хооронд идэмхий шингэн нэвчихээс сэргийлж, гадна талаас нь харахад хялбархан харагдахгүй суурийн хавтангийн доор нуугдмал зэврэлтээс сэргийлнэ.
Хүнс, эмийн үйлдвэрлэлийн цехүүд нь эрүүл ахуйн цэвэрлэгээний стандартад нийцсэн, хэт гөлгөр нүхгүй гадаргуутай, цахилгаан өнгөлсөн зэвэрдэггүй ган шалны фланцуудыг ашигладаг. Үйлдвэрлэлийн шингэн болон цэвэрлэгээний ариутгалын бодисын үлдэгдлийг бичил биетнийг үржүүлдэг шороо үлдээхгүйгээр бүрэн арчиж, хүнсний бүтээгдэхүүнтэй харьцах үйлдвэрлэлийн орчинд эрүүл ахуйн хяналтын хатуу шаардлагыг хангана.
Дээд зэрэглэлийн зэвэрдэггүй ган хайлш материалууд хүртэл идэвхгүй хальсны хамгаалалтыг хадгалж, ашиглалтын хугацааг уртасгахын тулд энгийн цэвэрлэгээний журам шаарддаг. Хоногны гадаргуу дээр хуримтлагдсан тоос, давсны үлдэгдэл, үйлдвэрлэлийн химийн бодисууд болон хатуу усны эрдэсийн ордууд нь хэдэн сарын турш эмчлэхгүй бол хромын ислийн давхаргыг аажмаар элэгдэлд оруулна.зэвэрдэггүй ган шалны фланцНүүрстөрөгчийн ган суурийн холбох хэрэгслүүдтэй харьцуулахад зөвхөн бага давтамжтай, нарийн төвөгтэй засвар үйлчилгээ хийх шаардлагатай бөгөөд бүх цэвэрлэгээний үе шатууд нь ердийн ахуйн болон үйлдвэрлэлийн төвийг сахисан цэвэрлэгээний хэрэгсэлд нийцдэг.
Ерөнхий дотор болон хуурай гадаа суурилуулах орчинд өрөөний температурт цэвэр усанд дэвтээсэн зөөлөн бичил шилэн даавуугаар сар бүр арчиж арчих нь хуримтлагдсан тоос, гарын хээний гэрлийн ул мөрийг арилгах боломжтой. Тосны үлдэгдэл толбыг шингэлсэн саармаг аяга таваг угаагч уусмалаар арилгаж, дараа нь бүрэн цэвэр усаар зайлж, хуурай даавуугаар арчиж, угаалгын нунтаг шингэн үлдэгдэл гадаргуу дээр үлдэхээс сэргийлнэ. Хоног гадаргууг угаахын тулд ган ноосон, хатуу зүлгүүрийн багс, хүчиллэг хальс арилгагч бодисыг хэзээ ч бүү ашигла; Хатуу зүлгүүрүүд нь идэвхгүй хамгаалалтын хальсыг эвдэж, зэврэлтээс үүсэх төвлөрсөн бичил зураас үүсгэдэг.
Далайн эрэг, химийн цех эсвэл усан сан орчмын орчинд байрлуулсан фланцууд нь хромын исэлд өртсөн хальсыг сэргээхийн тулд хагас жил тутамд идэвхгүйжүүлэх эмчилгээ шаарддаг. Мэргэжлийн зэвэрдэггүй ган идэвхижүүлэх шингэнийг суурь хавтан болон зангилааны гадаргуу дээр бүхэлд нь жигд түрхэж, тодорхой хариу өгөх хугацаанд байлгасны дараа цэвэр усаар сайтар зайлж, байгалийн аргаар хатаана. Энэхүү боловсруулалт нь гадаргуугийн нүхжилтийн бага зэргийн эрсдлийг арилгаж, анхны металлын өнгөлгөөний бүтцийг өөрчлөхгүйгээр зэврэлтээс хамгаалах жигд бүрхүүлийг сэргээдэг.
Стандарт хэмжээтэй шалны фланц нь барилгын болон үйлдвэрлэлийн шугам хоолойн ихэнх төслүүдийг хангаж чаддаг ч том хэмжээний инженерчлэл, тусгай архитектурын дизайн, захиалгат тоног төхөөрөмж дамжуулах хоолойн систем нь ихэвчлэн тохируулсан суурийн хавтангийн зузаан, зангилааны дотоод диаметр, боолтны нүхний зай, ерөнхий тойм хэмжээ зэргийг шаарддаг. Бэлэн стандартчилсан бүтээгдэхүүн нь субстратын орон зайн өвөрмөц хязгаарлалт эсвэл бие даасан төслийн даацын тусгай шаардлагад бүрэн нийцэхгүй бөгөөд энэ нь тусгай зориулалтын үйлдвэрлэлийг инженерийн нарийн төвөгтэй хэрэгцээнд найдвартай шийдэл болгодог.
Жэжян Шуанненгийн ган үйлдвэрлэлийн ХХК.Орон сууцны засварын гүйцэтгэгчид, арилжааны архитектурын дизайны фирмүүд, үйлдвэрлэлийн шугам хоолойн инженерийн багийг дэмжих техникийн арвин туршлага хуримтлуулж, зэвэрдэггүй ган шалны угсралтын үйлдвэрлэлд зориулагдсан иж бүрэн хуурамчаар үйлдэх, CNC боловсруулах, гадаргууг өнгөлөх үйлдвэрлэлийн шугамыг эзэмшдэг. Үйлдвэрлэлийн бүх процесс нь ASTM болон дотоодын зэвэрдэггүй гангийн механик шинж чанарын стандартыг дагаж мөрддөг бөгөөд энэ нь өөрчлөн тохируулсан багцын үйлдвэрлэлд хэмжээст тэсвэрлэх чадвар, зэврэлтээс хамгаалах гүйцэтгэлийг баталгаажуулдаг.
Тохируулах боломжтой үзүүлэлтүүдэд суурийн хавтангийн зузаан, төвийн зангилааны хоолойн тохирох диаметр, боолтны нүхний хэмжээ ба хоорондын зай, дөрвөлжин эсвэл дугуй хэлбэрийн ерөнхий хэмжээс, гадаргуугийн өнгөлгөөний төрөл (толин тусгал өнгөлөх, царцсан торго, цахилгаан өнгөлгөөтэй ариун цэврийн өнгөлгөө) багтана. Төсөл төлөвлөгчдийн ирүүлсэн газар дээрх идэмхий байгаль орчны нөхцлийн дагуу 304 ба 316 зэвэрдэггүй гангийн хооронд захиалгат материалын зэрэглэлийг өөрчлөх боломжтой.
Хэмжээний зургийн файл, материалын химийн найрлагын туршилтын тайлан, механик даацын гүйцэтгэлийн өгөгдлийн хуудсыг инженерийн зураглалыг хянах, газар дээр нь барилгын хүлээн авах журмыг дэмжих зорилгоор захиалга бүрт өгөх боломжтой. Биет туршилтын хэсгүүдийг бүх зөвлөх талуудад хүргэх боломжгүй.
Үйлдвэрлэлийн захиалга өгөхөөс өмнө шалны субстратын материал, босоо болон хажуугийн ачааллын дээд хэмжээ, орчны чийгшил, хлоридын агууламжийн түвшин, суурилуулсан зайны хэмжээ, тохирох хоолойн гадна талын утаснуудын тодорхойлолт зэрэг үндсэн параметрүүдийг газар дээр нь цуглуул. Бүрэн эрэмблэгдсэн төслийн параметрийн мэдээлэл нь захиалгат схемийн үнэн зөв боловсруулалтыг хурдасгаж, үйлдвэрлэл дууссаны дараа хоёрдогч хэмжээст өөрчлөлтийн саатлаас зайлсхийх болно.
-
