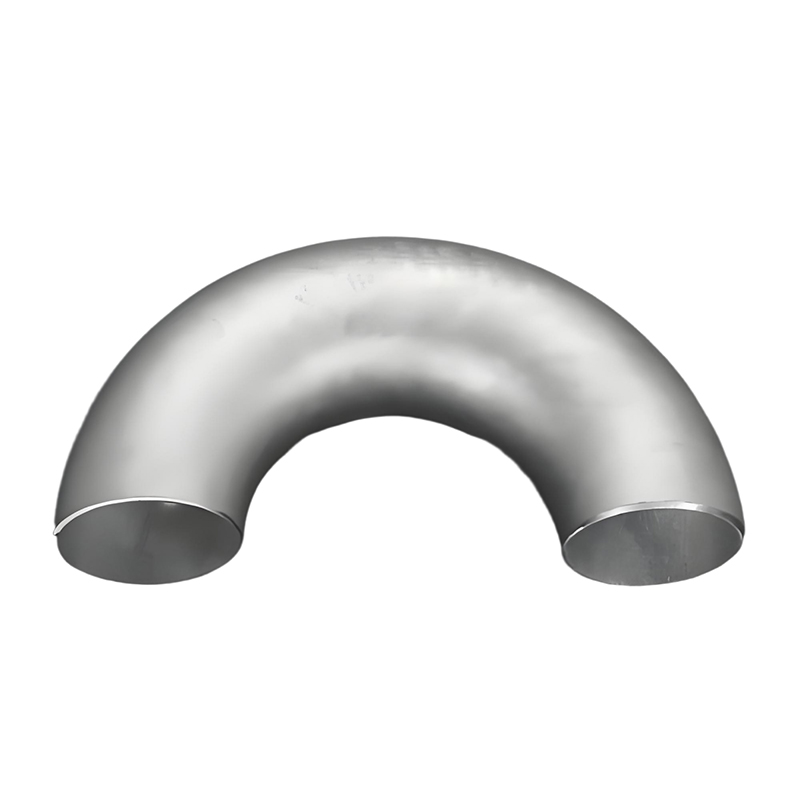

Зэвэрдэггүй ган 180 ° Аж үйлдвэрийн тохой

SN VALVE бол тэргүүлэгч хятад зэвэрдэггүй ган нь 180 ° Ажлын тохой үйлдвэрлэгч юм.

Хэмжээ:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1 / 2/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Тохируулсан хэмжээ бидэнд зөвлөгөө аваарай

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэмжээ: Neamsless Noemless 1/2 "-24" (DN15-DN600)
Гагнуурын 1/2 "-64" (DN12-DN1600)

Стандарт: asme b16.9,
HT / T21631, MSS SPS-43, DIN2605, JISB2313
GB / T12459, GB / T13401, SH3401, HG / T21635

Зузаан: Ш5-xxs

Зэрэг: TP304L, TP31L, TP31L, TP321, TP321, TP321, TP321, TP321, TP904L S31803 / F51 / F51 / F51 / F53 / F53

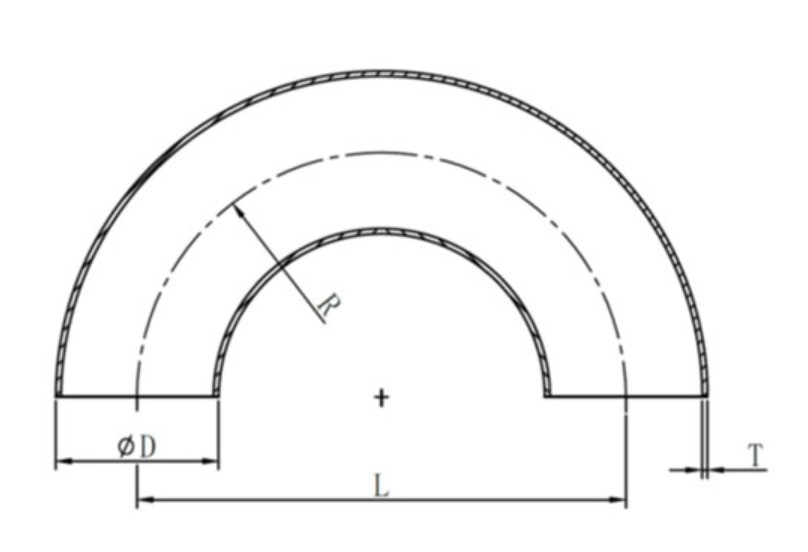

Онн задгай Дуусах хэмжээтэй Д	Bevel-ийн гаднах диаметр D		Төв төв		Нүүр рүү буцах
			180 ° тохой
			P		K
	Цуврал а	Цуврал b	Урт радимоп	Богино радиус	Урт радимоп	Богино радиус
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76.1 (73)	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

Зэвэрдэггүй ган-ийн тодорхойлолт 180 ° Аж үйлдвэрийн тохой:

Саналгүй хоолойн дизайн нь ASME B16.9 стандарт, стандартын стандартадалтын хэмжээнд заан, хураамжийн хэмжээ 150-аас 205 -0-ийн дагуу ханын зузаантай.
Процесс: Нарийвчилсан хүйтэн зураг үүсэх, дотоод болон гаднах хана (of lestue өнгөлгөө, хоол хүнс, эмийн салбарт эрүүл мэндийн стандартад нийцэж, дунд зэргийн үлдэгдэл, хоол хүнс, эмийн салбарт тохиромжтой.

Гүйцэтгэлийн давуу талууд

Өндөр хүч чадал, бат бөх байдал
Хаалттай үхлийг арилгах технологийг арилгах технологийг хуурамчаар үйлчлэх технологийг хуурамчаар үйлчлэх нь insile хүч чадал нь ≥ 550 MPA, 200 MPA бөгөөд энэ нь өндөр даралттай систем юм.

180 ° Туузны өнцөг нь шингэний урсгалын үр ашгийг оновчтой болгож, даралтын алдагдлыг бууруулдаг бөгөөд газрын даралт алдагдал, химийн реакторын эргэлтэд тохирно.
Хатуу орчинд дасан зохицох чадвар

316L нь Molybenum (Mo ≥ 2.1% 2.1%) нь оффшор платформ, далайн ус, устөрөгчийн хүмүүжил, устөрөгчийн тос, устөрөгчийн тос, хийн хоолой ба
Температурын шийдлийн эмчилгээ (1000 ° C ус) usustenite бүтцийг Austenite бүтэц, өндөр температурт хэв маягийн тогтвортой байдлыг хангахад хүргэдэг.

Суурилуулалт ба нийцтэй байдал

Гагнуурын (TIG / MIG / MIG), Flange холболт эсвэл урсгалтай интерфэйс (NPT / BSP), ansi, jis гэх мэт олон улсын стандарт пипель системтэй нийцэж байна.
Нүүрстөрөгчийн ган гагнуурын гагнуурын гагнуурын гагнуурын гагнуурын гагнуурын гагнуурын гагнуурын гагнуур, гогцоо, хайлш ган ган диспимимуляцитай нийцдэг.

өргөдөл

Шинхэмэт хангамж, химийн яармаг, тоног төхөөрөмж, тоног төхөөрөмж, тоног төхөөрөмж, тоног төхөөрөмж, тоног төхөөрөмж, тоног төхөөрөмж, тоног төхөөрөмж, өндөр даралт холбов нь.
Хоол хүнс, эмийн эмчилгээний хэрэгсэл: Хоолой, ариутгасан шингэн, ариутгасан шингэн, гадаргууг цэвэрлэх, гадаргууг цэвэрлэх, гадаргууг цэвэрлэх
Усан онгоц, цөмийн хүч: Seawate Cooling Copting Systems, Sealmate Systems, BATELEAL SEACE-ийн ХУГАЦААНЫ ХУВИЙН ХУДАЛДААНЫ ТУХАЙ ХУУЛЬ, ХУВИЙН ХУДАЛДАН АВАХ, ХУВИЙН ХУДАЛДААНЫ ТӨЛӨВЛӨГӨӨ, ХУВИЙН ХУДАЛДАН АВАХ, ХУВИЙН ХУДАЛДАН АВАХ, ХУВИЙН ХУДАЛДАА, БАЯРЛАЛААНЫ ТУХАЙ ХУУЛЬД.

Чанарын хяналт ба гэрчилгээ

Туршилтын стандартууд: 100% Рентген зураг (RT) ба хэт авианы тест (UTANAME тест (UTANAMAL TESTING (UTASION TESTING (UT) нь сүвэрхэг эсвэл ан цав аваагүй эсэхийг баталгаажуулах; Гидростатик тест нь ажлын даралтыг 1.5 дахин их хүрдэг.
Гэрчилгээжүүлэх баримт бичиг: en 10204 3.1 Материалын тайланг өгнө, ISO 9001 чанарын системийн гэрчилгээ, мөн гуравдагч талын хяналт шалгалтыг дэмжинэ
