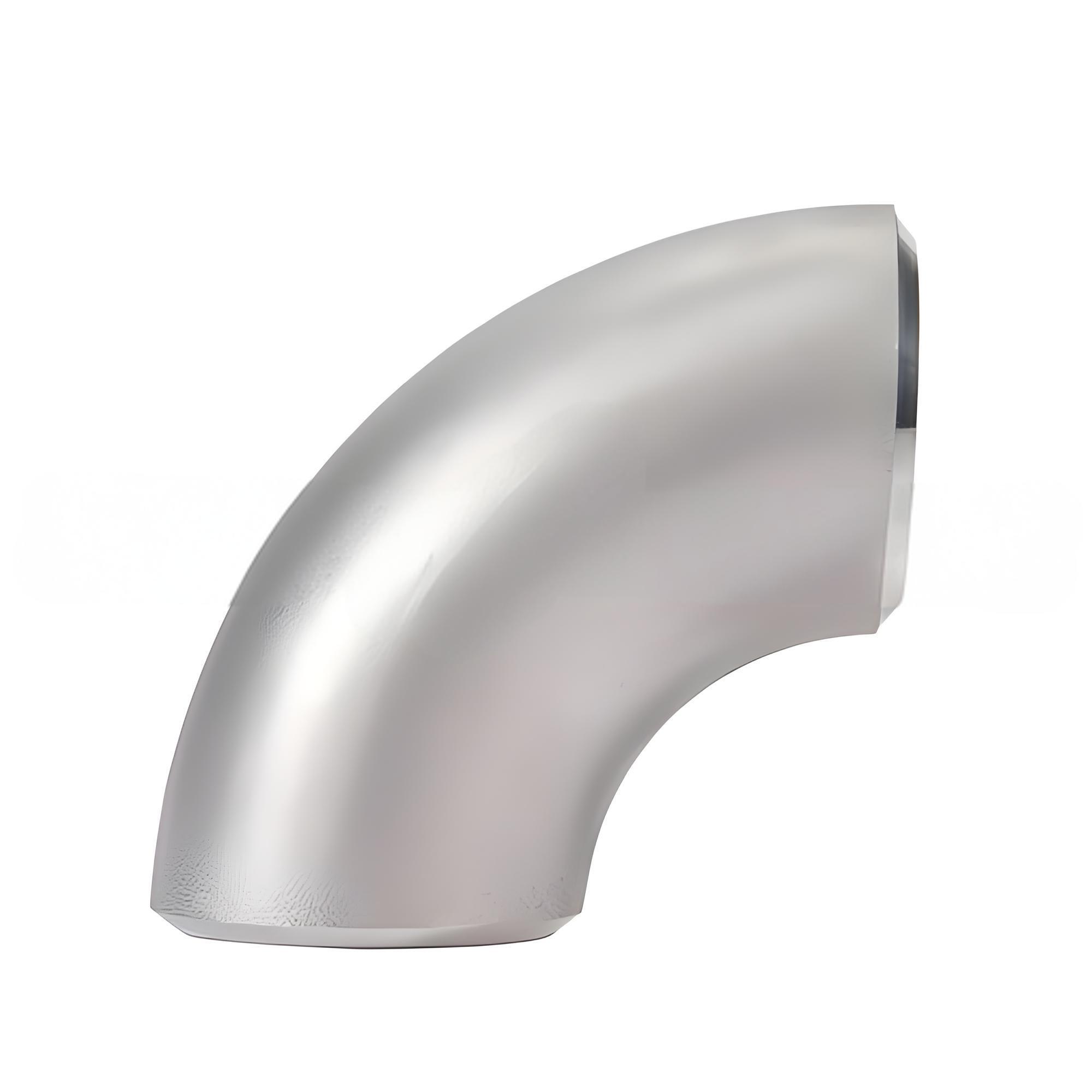

Зэвэрдэггүй ган 90 ° Аж үйлдвэрийн тохой

SN VALVE нь 90 ° салбарын тохойн үйлдвэрлэгч үйлдвэрлэгч юм.

Хэмжээ:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1 / 2/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Тохируулсан хэмжээ бидэнд зөвлөгөө аваарай

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Хэмжээ: Neamsless Noemless 1/2 "-24" (DN15-DN600)
Гагнуурын 1/2 "-64" (DN12-DN1600)

Стандарт: asme b16.9,
HT / T21631, MSS SPS-43, DIN2605, JISB2313
GB / T12459, GB / T13401, SH3401, HG / T21635

Зузаан: Ш5-xxs

Зэрэг: TP304L, TP31L, TP31L, TP321, TP321, TP321, TP321, TP321, TP904L S31803 / F51 / F51 / F51 / F53 / F53

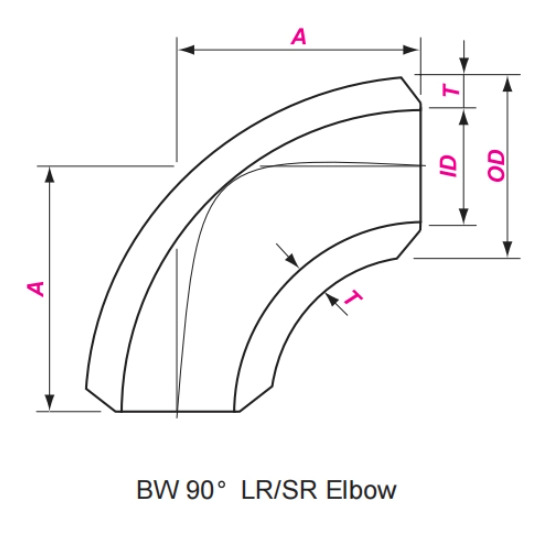

Нэрийн хэмжээ		Bevel-ийн гаднах диаметр	Төв дуусах төв
Нэрийн хэмжээ			90 ° тохой
Д	Nxps	-Оор / -өөр	A
Д	Nxps	-Оор / -өөр	Хулуу	Савхилаар
15	1/2	21.3	38	-
20	3/4	26.7	38	-
25	1	33.4	38	25
32	1/4	42.2	48	32
40	1 1/2	48.3	57	38
50	2	60.3	76	51
65	2 1/2	73.0	95	64
80	3	88.9	114	76
90	3/2	101.6	133	89
100	4	114.3	152	102
125	5	141.3	190	127
150	6	168.3	229	152
200	8	219.1	305	203
250	10	273.0	381	254
300	12	323.8	457	305
350	14	355.6	533	356
400	16	406.4	610	406
450	18	457.0	686	457
500	20	508.0	762	508
550	22	559.0	838	559
600	24	610.0	914	610
650	26	660.0	991	660
700	28	711.0	1067	711
750	30	762.0	1143	762
800	32	813.0	1219	813
850	34	864.0	1295	864
900	36	914.0	1372	914
950	38	965.0	1448	965
1000	40	1016.0	1524	1016
1050	42	1067.0	1600	1067
1100	44	1118.0	1676	1118
1150	46	1168.0	1753	1168
1200	48	1219.0	1829	1219
1300	52	1321.0	1981	1321
1400	56	1422.0	2134	1422
1500	60	1524.0	2286	1524
1600	64	1626.0	2438	1626
1700	68	1727.0	2591	1727
1800	72	1829.0	2743	1829
1900	76	1930.0	2896	1930
2000	80	2032.0	3048	2032

Зэвэрдэггүй ган 90 ° Аж үйлдвэрийн тохой:

Богино радиус (SR) 1D / LRED RADEUS (LR) 1.5D RADIUS (LR) 1.5D RADIOR ERRAM ESO 4144 ХИМИЙН СТАНДАРТЫН ТУСЛАМЖ.
Процесс: Халуун даралт, орон нутгийн халаалт, бодит цагийн коэффициент, бодит цагийн коэффициент (ROP) онлайн илрүүлэх.

Гүйцэтгэлийн давуу талууд

Баруун өнцөгийн жолооны нарийвчлал: 1d Богино радиус нь 70% -ийн суурилуулалтын орон зайг хэмнэж, модульт төхөөрөмжид тохирно.
АЖИЛЛАГАА АЖИЛЛАГААНЫ АЖИЛЛАГААНЫ АЖИЛЛАГАА: 310 ХАМГИЙН ЭРҮҮЛ МАТЕРИАЛЫН ИРГЭДИЙН АЖИЛЛАГААНЫ ХУВЬЦААГҮЙ БАЙНА.
Олон стандарт нийцтэй байдал: ASME / en / jis / jisoune нүхийг ашиглан автомат гагнуурын гагнуурын машинтай тааруулахын тулд хуурамчаар хийсэн.

Ердийн програмууд

Дулааны цахилгаан станц дахь зөв өнцгийн чимэглэл
BiophAryure-ийн исгэх савны савны диплюлин
Лити батерейны хүчиллэгчилгээний хүчил дэх өндөр зэврэлтийг тээвэрлэх тээврийн хэрэгслийг тээвэрлэх
Ерөнхий чанарын хяналт, хүргэлт
Туршилт: EDDY EDDY REDDY READED (ET) + АЖИЛЛАГААНЫ ТЕХНИКИЙН ТУРШИЛТ (HRB ≤ 90), ASTM E290 BEDENE тестийг дагаж мөрдөх.
